上一文杜特門窗軟件和大家分享了鋁合金推拉窗設計要求，和鋁合金門窗下料公式尺寸計算的文章，今天和大家介紹斷橋鋁門窗下料公式和鋁合金門窗下料公式，以及窗扇玻璃下料公式，順便推薦一款比較試用的門窗下料優化軟件。

斷橋鋁門窗下料公式和鋁合金門窗下料公式：

邊封=雙邊封=H =1780  （2件）

固上橫=固上滑=下滑=W/2-邊封寬度-雙邊封寬度/2+邊封槽深*2

=2980/2-25-50/2+15*2=1470    （各2件）

邊封扣板= H1-固上橫面高=580-25=555   （4件）

光企=勾企=H2-固上滑高度-下滑軌道高度+ 上滑槽深-間隙

=1200-45-32+26-5=1144   （各4件）

窗扇寬度=上滑/2+勾企寬度/2=1470/2+45/2=757.5

窗扇上方=下方=窗扇寬度-光企寬度-勾企寬度+光企槽深+勾企槽深

=757.5-50-45+33+43.8=739.3     （各4件）

窗扇玻璃下料尺寸：

根據國家標準規定，玻璃與型材的搭接邊應≥8mm，玻璃與型材間隙應≥4mm，

窗扇玻璃寬度=窗扇寬度-光企寬度-勾企寬度+玻璃槽深*2-玻璃與型材間隙*2

=757.5-50-45+12*2-4*2=678.5

窗扇玻璃高度=光企-上方高度-下方高度+玻璃槽深*2-玻璃與型材間隙*2

=1144-45-64.5+12*2-4*2=1050.5

窗扇玻璃尺寸：678.5 * 1050.5    （4塊）

例  計算四扇鋁合金推拉窗TLC1824的下料尺寸

解：

1、根據推拉窗的洞口尺寸1800*2400，確定預留洞口間隙,假設為10mm/每邊，確定推拉窗的成品尺寸為1780*2380；

2、根據推拉窗的成品尺寸，設計窗型,將窗型設計為四扇推拉窗，上邊兩扇推拉窗,下邊兩扇推拉窗, 中間使用上下滑道.設計要求是四扇窗扇的寬度尺寸相等, 上下窗扇的高度尺寸相等。

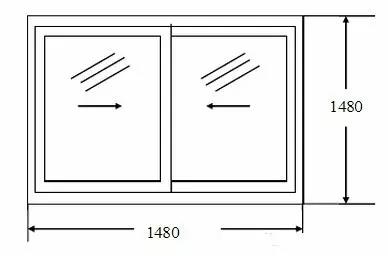

3、根據推拉窗的成品尺寸，按比例繪制推拉窗的窗型立面圖，并標注尺寸；（見下圖）

如果用門窗大師傅門窗下料優化軟件可以輕松解決斷橋鋁門窗和鋁合金門窗算料畫圖問題，門窗大師傅門窗算料軟件功能包括：門窗、型材、玻璃、配件算料，門窗畫圖，計價，型材優化，并可分類列出材料清單等等，具體情況可在本站下載試用。
